Motore passo-passo Nema 23 Motore passo-passo con controllo ad anello chiuso Motore passo-passo ad anello chiuso
Cos'è il motore passo-passo?
Introduzione:
• È un dispositivo elettromeccanico che converte gli impulsi elettrici in movimenti meccanici discreti.
• Il mandrino del motore passo-passo ruota a passi discreti quando gli impulsi elettrici vengono applicati nella sequenza corretta.
• La sequenza degli impulsi è direttamente correlata alla direzione di rotazione degli alberi motore.La velocità di rotazione degli alberi motore è direttamente correlata alla frequenza degli impulsi.Inoltre la lunghezza di rotazione è direttamente correlata al numero di impulsi di ingresso applicati.
• Come mostrato, ci sono due parti principali, vale a dire.statore e rotore.Assorbe potenza per le sue bobine statoriche a livello costante che non varia con la velocità.
Il motore passo-passo fornisce un'eccellente risposta durante l'avvio, l'arresto e la modalità inversa.➨È altamente affidabile poiché non vengono utilizzate spazzole o collettori.La sua durata dipende dalla vita del cuscinetto.➨Il circuito di controllo del motore passo-passo è semplice ed economico.
I nostri motori passo-passo sono ampiamente utilizzati nel controllo dell'illuminazione scenica, nella sorveglianza di sicurezza, negli elettrodomestici,apparecchiature video, laserworkstation, macchina da intaglio, settore automobilistico, automazione dell'ufficio, giocattolo intelligente,macchinari a controllo digitale e strumenti medici.
nema 23 modello ibrido easy-servo:
| Serie |
Modello |
Angolo del gradino |
Attuale |
Resistenza |
Induttanza |
Tenendo la coppia |
Lunghezza |
| UN |
±10% Ω |
±20% mH |
NM |
mm |
| nema23 |
DW57HSE2N-D25 |
1,8° |
4 |
0,5 |
1.8 |
2 |
76 |
| nema24 |
DW60HSE3N-D25 |
5 |
0,45 |
1.8 |
3 |
88 |
| nema34 |
DW86HSE4N-BC38 |
6 |
0,45 |
3.7 |
4 |
82 |
| DW86HSE8N-BC38 |
0,44 |
3.7 |
8 |
118 |
| DW86HSE12N-BC38 |
0,45 |
5.2 |
12 |
156 |

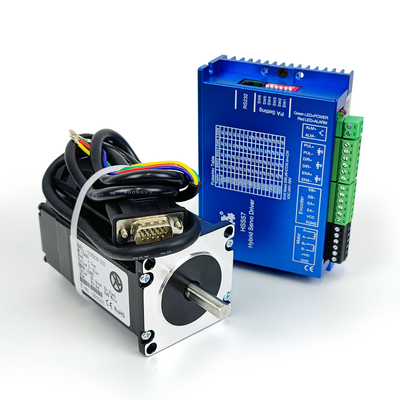

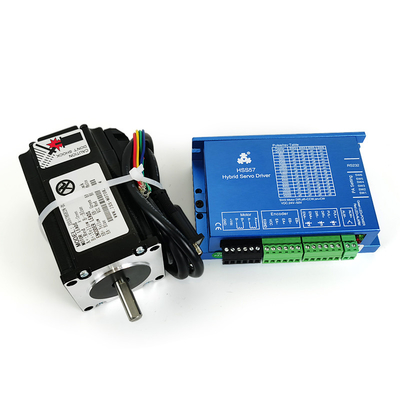

Driver a circuito chiuso HSS57
Caratteristiche
1. Correzione degli errori di posizione e non perdere mai i passaggi.
2. Risposta rapida e accelerazione perfetta, coppia elevata ad alta velocità.
3. Regolazione automatica della corrente in base al carico, aumento della temperatura inferiore
4. Funzione di protezione da sovracorrente, sovratensione e differenza di posizione
5. La frequenza di risposta degli impulsi può raggiungere i 200 KHZ
6. Scelta di 16 tipi di micropassi, massimo 51200 micropassi/giro.
7. Azionare il motore passo-passo ad anello chiuso Nema 23 series2.0N.m
8. Intervallo di tensione: DC24V-50V
Changzhou Jinsanshi mechatronics Co., Ltd., esportando motori passo-passo, servomotore, motore mandrino,Motore BLDCe il loro autista, VFD.Siamo specializzati in questo campo per molti anni, con la forza dell'alta qualità e del prezzo competitivo in Cina.
Abbiamo il nostro reparto tecnico e abbiamo sviluppato vari modelli di motori passo-passo, abbiamo anche disegni completi per i nostri motori.
Siamo in grado di fornire una proposta tecnica completa per il tuo progetto.
Qualsiasi domanda sul motore passo-passo, contattami online o inviami una mail.Ti risponderemo entro 2 giorni!
Apprendimento:
Il motore passo-passo funziona secondo il principio che il rotore si allinea in una posizione particolare con i denti del polo di eccitazione in un circuito magnetico.Il percorso di riluttanza minimo esiste con il polo di eccitazione L'eccitazione dipende dal numero di impulsi in ingresso.Aziona un treno di movimenti a gradini in risposta al treno di impulsi di ingresso.
L'uscita di un motore passo-passo è completamente determinata dal numero di impulsi di ingresso forniti al sistema.Il movimento del passo può essere angolare o lineare e può essere in senso orario o antiorario.Ciascun ingresso a impulsi aziona un movimento a passi e ogni giro del motore passo-passo consiste in un numero di movimenti a passi discreti.
