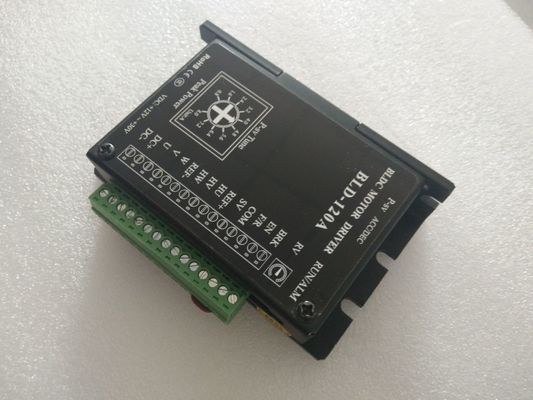

IL CNC dell'AUTOMOBILE senza spazzola dell'autista AVG del motore di CC LAVORA il supporto a macchina del motore del nero BLDC di BLD-120A 12-24V 20000 giri/min.
Parametri elettrici:
| Parametro | Min | Stimato | Massimo | Unità |
| Angolo di corridoio del motore | 120°/240° | |||
| Tensione in ingresso di CC | 12 | 24 | 30 | V |
| Uscita corrente di azionamento | 0 | 5 | 8 | |
| Velocità applicabile del motore | 0 | 20000 | RPM | |
| Tensione del segnale di Corridoio | 4,5 | 5 | 5,5 | V |
| Corrente del segnale di Corridoio | 20 | mA | ||
| Potenziometro esterno | 10k | Ω | ||
| Definizioni della bandiera | |
| CC +/CC | Entrata di corrente continua (il positivo e la negazione di DC24V ~ DC48V) fanno non invertito |
| U, V, W | il motore conduce (linea spessa U collegato, V, W) |
| Hu, alta tensione, Hw | Segnale di Corridoio (scelta sottile Hu, alta tensione, Hw) |
| Riferimento + | Alimentazione elettrica positiva di Corridoio (alimentazione elettrica al motore Corridoio + 5V) |
| Riferimento | Alimentazione elettrica negativa di Corridoio - (terra di Corridoio collegata a questo porto) |
| VCC | potenziometro esterno del porto di potere (non ad altri circuiti esterni, può fare soltanto l'uso di potere del potenziometro) |
| Lo SV | terminali esterni del potenziometro (vedi per accelerare le istruzioni di controllo) |
| COM | Porto pubblico (a basso livello) |
| F / R | direzioni: Permesso o alto inverso di andata e basso |
| En | Permetta a: Fermata/funzionamento massimi minimi |
| BRK | freni veloci: Fermata/funzionamento massimi minimi |
| VELOCITÀ | porto di uscita del segnale di velocità |
| ALLARME | porto di uscita del segnale di allarme |
Driver senza spazzola di CC:
Caratteristiche:
Regolazione di tempo decelerazione/di accelerazione
Regolazione massima dell'uscita corrente
Tenuta di coppia di torsione del motore
Nuovo inizio
Varie indicazioni di allarme
Controllo di velocità interno del potenziometro
Regolamento esterno di velocità del segnale analogico
Controllo di velocità di PWM
Dimensioni:
