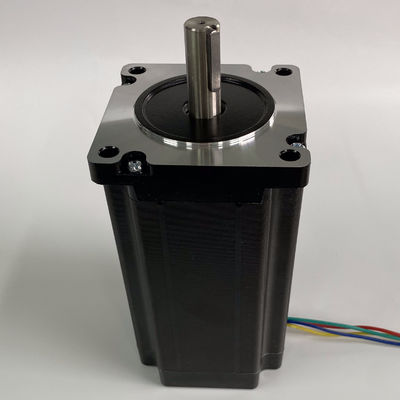

corredo bipolare 86mm della macchina di CNC di 4 assi del NEMA 34 ibridi bifasi del motore passo a passo 12N.M 1680ozin

Casa /Prodotti/Motore passo a passo ibrido/corredo bipolare 86mm della macchina di CNC di 4 assi del NEMA 34 ibridi bifasi del motore passo a passo 12N.M 1680ozin

corredo bipolare 86mm della macchina di CNC di 4 assi del NEMA 34 ibridi bifasi del motore passo a passo 12N.M 1680ozin

1PCS

MOQ

negotable

prezzo

2 Phase Hybrid Stepper Motor Nema 34 Bipolar 4 Axis Cnc Machine Kit 86mm 12N.M 1680ozin

Caratteristiche Galleria Descrizione di prodotto Richieda una citazione

Caratteristiche

Informazioni di base

Luogo di origine: La Cina

Marca: JSS-MOTOR

Certificazione: CE, RoHS, ISO9001

Numero di modello: 86HS156-6204

Evidenziare:

motore passo a passo bipolare del NEMA 34

,

NEMA ibrido bifase 34 del motore passo a passo bipolare

,

Motore passo a passo bipolare del NEMA 17

Termini di pagamento e spedizione

Imballaggi particolari: cartoni

Tempi di consegna: 1-15days

Termini di pagamento: T/T, Western Union, carta di credito, paypal

Capacità di alimentazione: 50000pcs/month

Specificazioni

nome: motore passo a passo

fase NO.: 2

angolo di punto: 1.8°

corrente di fase: 6.2A

tensione di fase: 3.6VDC

resistenza di fase: 0.75Ω

induttanza di fase: 9mH

tenuta della coppia di torsione: 120kg.cm

lunghezza del motore: 156mm

fili di piombo: 4

peso: 5.5kg

Galleria

Descrizione di prodotto

motore passo a passo bipolare 12N.m 1680oz del corredo 86mm di CNC 4axis, nei 1,8 gradi bifase

Prestazione elettrica

±5% di accuratezzadi punto

℃ di temperatura 85massimo

℃~ di temperatura ambiente -20+℃50

CC di resistenza di isolamento 100MΩMin 500VAC

Resistenza dielettrica 500VAC 1 minuto

Specifiche elettriche:

Modello No	Angolo di punto (°)	Tensione nominale (V)	Corrente nominale (A)	Resistenza di fase (Ω)	Induttanza di fase (MH)	Tenendo coppia di torsione (Kg.cm)	Coppia di torsione del dente d'arresto (g.cm massimi)	Inerzia del rotore (² di g.cm)	Lunghezza del motore (millimetri)	Cavi no.	Peso del motore (chilogrammi)
86HS65-3004	1,8	3,3	3	1,1	6,5	28	800	1000	65	4	1,7
86HS65-4004	1,8	2,8	4	0,7	3,9	32	1000	1200	68	4	1,7
86HS78-4004	1,8	1,5	4	0,38	2,5	35	1200	1400	78	4	2,3
86HS78-4204	1,8	1,9	4,2	0,45	4	45	1200	1400	78	4	2,3
86HS78-6008	1,8	3,0	6	0,5	4	45	1200	1400	78	8	2,3
86HS82-4504	1,8	1,4	4,5	0,32	2,8	45	1300	1500	82	4	2,5
86HS82-5608	1,8	2,0	5,6	0,35	3	50	1300	1500	82	8	2,5
86HS100-5004	1,8	2,5	5	0,5	4	68	2000	2100	100	4	3,2
86HS100-5008	1,8	2,5	5	0,5	4	65	2000	2100	100	8	3,2
86HS118-6004	1,8	3,6	6	0,6	6	85	2400	2700	118	4	3,7
86HS118-5608	1,8	3,4	5,6	0,6	6	85	2400	2700	118	8	3,7
86HS118-6008	1,8	3,6	6	0,6	6	85	2400	2700	118	8	3,7
86HS156-5504	1,8	3,9	5,5	0,7	9	120	3600	4000	156	4	5,5
86HS156-6204	1,8	4,7	6,2	0,75	9	122	3600	4000	156	4	5,5
86HS156-5608	1,8	3,6	5,6	0,65	9	120	3600	4000	156	8	5,5

Dimensioni:

corredo bipolare 86mm della macchina di CNC di 4 assi del NEMA 34 ibridi bifasi del motore passo a passo 12N.M 1680ozin 0

Dall'istituzione, JSS-MOTOR ha stato bene ad un fornitore principale dei motori passo a passo, motore e soluzioni senza spazzola del sistema di controllo in Cina, dovuto il posizionamento accurato del mercato, gruppi efficienti e professionali di R & S come pure la qualità del prodotto di prima classe. Con il sistema perfetto di assicurazione di qualità, la nostra società ha ottenuto ISO9001: 2000 certificazione del sistema di gestione della qualità, CE, certificazione di RoHS.  E siamo sempre ricercanti e sviluppanti i nuovi prodotti.

Applicazioni:

Il motore passo a passo ampiamente si applica in macchina per incidere, macchina tessile, stampatrice 3D, strumenti medici, attrezzature della luce della fase, robot, CNC, fontana di musica ed altra attrezzatura automatica industriale.

corredo bipolare 86mm della macchina di CNC di 4 assi del NEMA 34 ibridi bifasi del motore passo a passo 12N.M 1680ozin 1

Il motore passo a passo è un dispositivo elettromagnetico che converte gli impulsi digitali in rotazione meccanica dell'asse. I vantaggi dei motori di punto sono basso costo, l'alta affidabilità, alta coppia di torsione alle velocità basse e una costruzione semplice e irregolare che funziona in quasi tutto l'ambiente. Gli svantaggi principali nel per mezzo di un motore passo a passo è l'effetto di risonanza esibito spesso alle velocità basse ed alla coppia di torsione diminuente con l'aumento della velocità.

Vantaggi

Basso costo per controllo raggiunto
Alta coppia di torsione alla partenza ed alle velocità basse
Irregolarità
Semplicità di costruzione
Può funzionare in un sistema di controllo del ciclo aperto
Manutenzione bassa
Meno probabile bloccarsi o slittare
Lavorerà in tutto l'ambiente
Può essere utilizzato nella robotica in un su vasta scala.
Alta affidabilità
L'angolo di rotazione del motore è proporzionale all'impulso di input.
Il motore ha coppia di torsione completa alla fermata (se le bobine sono stimolate)
Il posizionamento e la ripetibilità precisi di movimento poiché i buoni motori passo a passo hanno un'accuratezza di 3-5% di un punto e di questo errore sono non cumulativi da un punto al seguente.
Risposta eccellente ad iniziare/fermarsi/che inverte.
Molto affidabile poiché non ci sono spazzole di contatto nel motore. Di conseguenza, la durata del motore dipende semplicemente dalla durata del cuscinetto.
La risposta di motori agli impulsi di input digitale fornisce il controllo ad anello aperto, rendere il motore più semplice e meno costoso per controllare.
È possibile raggiungere la rotazione sincrona molto a bassa velocità con un carico che direttamente è accoppiato all'asse.
Una vasta gamma di velocità di rotazione possono essere realizzate poichè la velocità è proporzionale alla frequenza degli impulsi di input.
