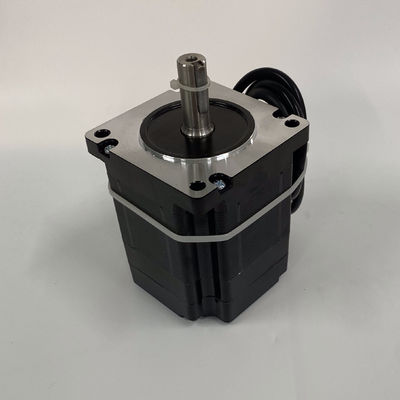

mtor passo passo del NEMA 34 di alta qualità 86mm e motore passo passo 4.5N.m di sero di punto del ciclo chiuso del driver
Modello: 86HSE4N-BC38
Tenuta della coppia di torsione: 4.5N.m
Dimensione: NEMA 34
Risoluzione del codificatore: 1000 linee
Driver adatto: HSS86

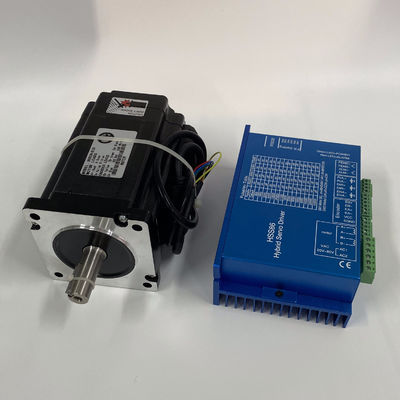

Motore passo a passo e driver del ciclo chiuso:
Caratteristiche:
1. La posizione correttiva e non perde mai i punti
2. Risposta rapida ed accelerazione perfetta, alta coppia di torsione all'alta velocità
3. Aggiornamento continuo automatico basato sul carico, aumentare di temperatura più insufficiente
4. Sovracorrente, sovratensione e di posizione funzione di protezione di differenza ultra
5. La frequenza di risposta di impulsi può raggiungere 200KHZ
6. una scelta di 16 microsteps di generi, più alto 51200microsteps/rev.
7. Serie 4.5N.m, 8N.m, motore passo a passo del NEMA 34 dell'azionamento del ciclo chiuso di 12N.m
8. Gamma di tensione: AC20V~80V, DC30V-110V
9. Parametro regolabile con porto RS232
Parametri elettrici:
| Modo |
Angolo di punto |
Corrente (A) |
Resistenza (Ω±10%) |
Induttanza
(mH±20%)
|
Tenuta della coppia di torsione
(N.m)
|
Lunghezza del motore
(millimetro)
|
Codificatore
Risoluzione (PPR)
|
Peso (chilogrammi)
|
driver del suitbale |
| 42HSE05N-D24 |
1.8° |
1,5 |
2,8 |
5,5 |
0,55 |
48 |
1000 |
0,45 |
HSS42 |
| 57HSE2N-D25 |
1.8° |
4,2 |
0,5 |
1,8 |
2 |
76 |
1000 |
1,15 |
HSS57 |
| 60HSE3N-D25 |
1.8° |
5 |
0,45 |
1,8 |
3 |
88 |
1000 |
1,55 |
HSS60 |
| 86HSE4N-BC38 |
1.8° |
6,0 |
0,45 |
3,7 |
4,5 |
82 |
1000 |
2,65 |
HSS86, HSS758 |
| 86HSE8N-BC38 |
1.8° |
6,0 |
0,44 |
3,7 |
8,5 |
118 |
1000 |
4,0 |
HSS86, HSS758 |
| 86HSE12N-BC38 |
1.8° |
6,0 |
0,45 |
5,2 |
12 |
156 |
1000 |
5,65
|
HSS86, HSS758 |
| 110 HCE 12 N.B.: 39 |
1.2° |
4,2 |
1,2 |
13 |
12 |
139 |
1000 |
8 |
3HSS2260 |
| 110 HCE 16 N.B.: 39 |
1.2° |
6,4 |
0,9 |
9,5 |
16 |
180 |
1000 |
10 |
3HSS2260 |
| 110 HCE 20 N.B.: 39 |
1.2° |
4,2 |
1,88 |
18 |
20 |
221 |
1000 |
12 |
3HSS2260 |
| 130 HCE 36 N.B.: 45 |
1.2° |
8,5 |
0,93 |
13,1 |
36 |
230 |
1000 |
20 |
3HSS2260 |
| 130 HCE 50 N.B.: 45 |
1.2° |
8,5 |
1,82 |
18,5 |
50 |
282 |
1000 |
24 |
3HSS2260 |
Dimensione del motore:
Dimensione dell'installazione del driver: (millimetro)
Driver Wring Diagram:
Selezione di Microstep:
|
Micorstep/giro
|
SW3
|
SW4
|
SW5
|
SW6
|
|
Difetto (400)
|
su
|
su
|
su
|
su
|
|
800
|
fuori
|
su
|
su
|
su
|
|
1600
|
su
|
fuori
|
su
|
su
|
|
3200
|
fuori
|
fuori
|
su
|
su
|
|
6400
|
su
|
su
|
fuori
|
su
|
|
12800
|
fuori
|
su
|
fuori
|
su
|
|
25600
|
su
|
fuori
|
fuori
|
su
|
|
51200
|
fuori
|
fuori
|
fuori
|
su
|
|
1000
|
su
|
su
|
su
|
fuori
|
|
2000
|
fuori
|
su
|
su
|
fuori
|
|
4000
|
su
|
fuori
|
su
|
fuori
|
|
5000
|
fuori
|
fuori
|
su
|
fuori
|
|
8000
|
su
|
su
|
fuori
|
fuori
|
|
10000
|
fuori
|
su
|
fuori
|
fuori
|
|
20000
|
su
|
fuori
|
fuori
|
fuori
|
|
40000
|
fuori
|
fuori
|
fuori
|
fuori
|
Curva frequenza/di coppia di torsione:
Applicazioni:
Il motore passo a passo ampiamente si applica in macchina per incidere, macchina tessile, stampatrice 3D, strumenti medici, attrezzature della luce della fase, robot, CNC, fontana di musica ed altra attrezzatura automatica industriale.
