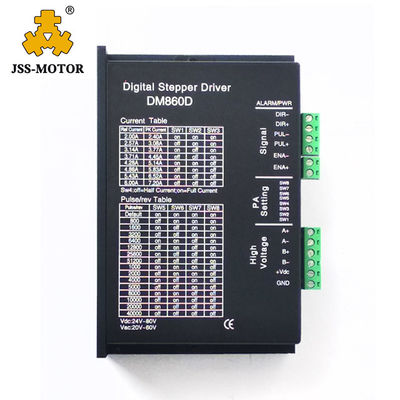

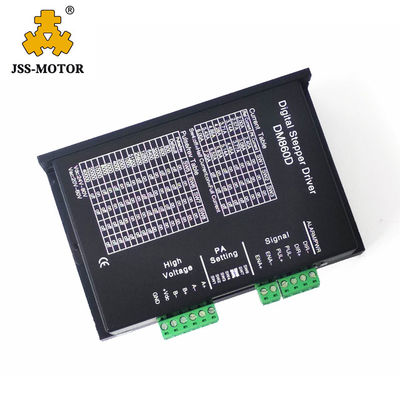

driver bifase del motore passo a passo del NEMA 34 del driver del motore passo a passo del driver DM860D 24v del motore del NEMA 34 del driver del motore passo a passo
Meccatronica Co., srl di Changzhou Jinsanshi, esportante i motori passo a passo, servomotore, motore mandrino, il motore di BLDC ed il loro driver, VFD. Spcialize in questo campo per molti anni, con la forza di alta qualità ed il prezzo competitivo in Cina.
Abbiamo nostro proprio dipartimento techinical ed abbiamo sviluppato i vari modelli del motore passo a passo, noi inoltre abbiamo disegni completi per i nostri motori.
Descrizione di prodotto
Caratteristiche di prodotto:
1. Adozione del 32 bit DSP, tecnologia pura di suddivisione della sinusoide.
2. A basso rumore, basso vibrazione ed aumentare di bassa temperatura
3. Tensione 24-80VDC
4. Con 8 stalle la regolazione di corrente d'uscita, il picco di corrente 2.4-7.2A
5. Con la regolazione di suddivisione del microstep di 16 stalle.
6. Metà automatica corrente, di prova d'autoverifica, sopra tensione, sotto tensione, sopra protezione corrente
7. Isolamento ottico interno, più alta risposta in frequenza 200KHZ
8. Adatto a motore passo a passo ibrido del NEMA 34 correnti della gamma.
Applicazioni
Può applicarsi in vari attrezzature e strumenti di automazione della piccola scala, quale l'etichettatrice, tagliatrice, macchina imballatrice, macchina di disegno, macchina per incidere, macchina di CNC ecc. Esegue sempre bene quando è utilizzato in attrezzatura che richiede per la basso vibrazione, a basso rumore, di alta precisione ed ad alta velocità.
Descrizioni di funzioni del driver
| Funzione del driver |
Istruzioni operative |
|
Uscita
corrente
regolazione
|
Gli utenti possono mettere la corrente d'uscita del driver dai commutatori SW1-SW3 tre.
La regolazione della corrente d'uscita specifica, si riferisce prego alle istruzioni della figura del pannello del driver.
|
|
Regolazione di Microstep
|
Gli utenti possono mettere il driver che Microstep dallo SW5-SW8 quattro commuta. La regolazione della suddivisione specifica di Microstep, si riferisce prego alle istruzioni della figura del pannello del driver. |
|
Metà automatica
funzione corrente
|
Gli utenti possono fissare la mezza funzione di flusso del driver da SW4. "OFF" indica che la corrente tranquilla è messa alla metà della corrente dinamica, cioè, 0,5 secondi dopo che la cessazione dell'impulso, corrente si riduce automaticamente a circa metà. "ON" indica che la corrente corrente e dinamica tranquilla è la stessa. L'utente può mettere SW4 a "OFF", per ridurre il riscaldamento del driver e del motore e migliorare l'affidabilità. |
|
Interfacce di segnale
|
PUL+ ed il PUL sono il lato positivo e negativo del segnale di impulso di controllo; DIR+ e DIR- sono il lato positivo e negativo del segnale della direzione; ENA+ e ENA- sono il positivo ed il lato negativo di permette al segnale. |
|
Interfacce del motore
|
A+ ed A sono collegati ad una bobina di fase del motore; B+ e la b sono collegati ad un'altra bobina di fase del motore. Se avete bisogno di indietro, una delle bobine di fase può essere invertita. |
|
Interfacce di potere
|
Usa l'alimentatore in CC. La tensione raccomandata di funzionamento è 24VDC-80VDC ed il consumo di energia dovrebbe essere maggior di 350W. |
|
Indicatori luminosi
|
Ci sono due indicatori luminosi. L'indicatore di potenza è verde. Quando il potere del driver sopra, la luce verde sarà sempre l'indicatore dell'errore di Lit. è rosso, quando c'è errore di sovracorrente o di sovratensione, la luce rossa sempre sarà acceso; dopo che l'errore del driver è rimosso, se il re-power la luce rossa sarà disinserito. |
|
Installazione
istruzioni
|
Dimensioni del driver: 150il×51mmdel×98, si riferiscepregoaldiagrammadidimensioni. Lascipregolospaziodi10CMperdissipazione di calore. Durantel'installazione, dovrebbeesserevicinaalgabinettodelmetalloperdissipazione di calore. |
Dettagli dell'interfaccia di segnale:
I circuiti di interfaccia interna del driver sono isolati dal scelgono segnali dell'accoppiatore, R nella la figura è un resistore di limitazione corrente esterno. Il collegamento è differenziale. Ed ha una buona prestazione diblocco.
Segnale di controllo ed interfaccia esterna:
| Ampiezze del segnale |
Resistore di limitazione corrente esterno R |
| 5V |
Senza R |
| 12V |
680Ω |
| 24V |
1.8KΩ |
Indicatore comune
| Fenomeno |
Ragione |
Soluzione |
|
L'indicatore rosso è sopra.
|
1. Un cortocircuito dei cavi del motore. |
Ispezioni o cambi i cavi |
| 2. La tensione esterna è eccessiva o bassa che la tensione di lavoro del driver. |
Regoli la tensione ad un ragionevole ha suonato |
| 3. Ragione sconosciuta |
Restituisca le merci |
Dimensione dell'installazione e del profilo (unità: millimetro)
Imballaggio e spedizione:
Abbiamo imballaggio di serie per i nostri prodotti. Possiamo anche farlo secondo i vostri requisiti speciali.
Il trasporto può essere sistemato secondo i vostri requisiti.
1. Dal mare
2. Da aria
3. Da preciso, come DHL, Fedex, UPS ecc.
